Projeto feito sob encomenda
Ranhura: todas as flanges possuem rebaixo de 1,5mm nas bordas e são fornecidas usinadas com ranhura, para perfeito assentamento das vedações.
Padrão de furação conforme norma NBR 7675 e ISO 2531
DN | DE (mm) | CF (mm) | DF (mm) | Nº furos | e (mm) |
---|---|---|---|---|---|
2” | 165 | 125 | 19 | 4 | 11,2 |
3” | 200 | 160 | 19 | 8 | 11,2 |
4” | 220 | 180 | 19 | 8 | 11,2 |
6” | 285 | 240 | 23 | 8 | 11,2 |
8” | 340 | 295 | 23 | 8 | 11,2 |
10” | 400 | 350 | 23 | 12 | 11,2 |
12” | 455 | 400 | 23 | 12 | 11,2 |
14” | 505 | 460 | 23 | 16 | 14,4 |
16” | 565 | 515 | 28 | 16 | 14,4 |
18” | 615 | 565 | 28 | 20 | 23,9 |
20” | 670 | 620 | 28 | 20 | 23,9 |
24” | 780 | 725 | 31 | 20 | 23,9 |
28” | 895 | 840 | 31 | 24 | 30,3 |
32” | 1015 | 950 | 34 | 24 | 30,3 |

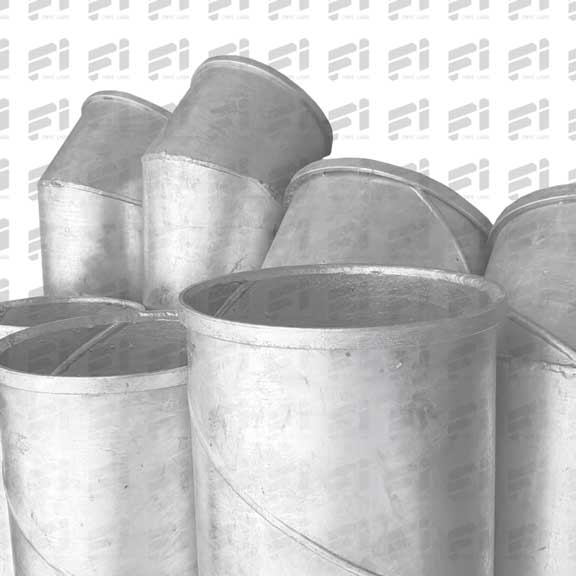

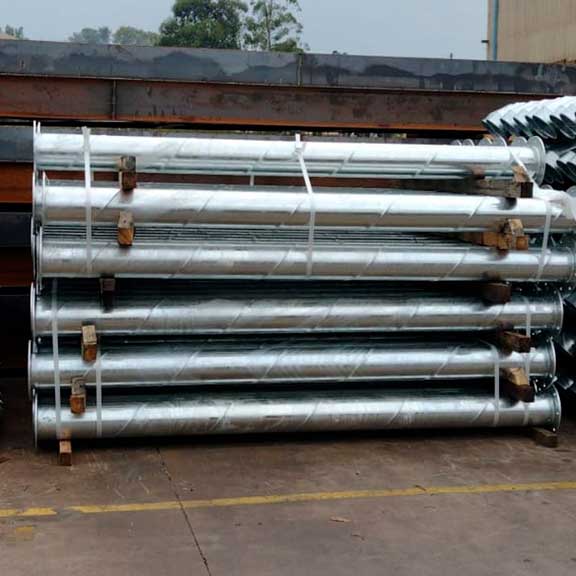

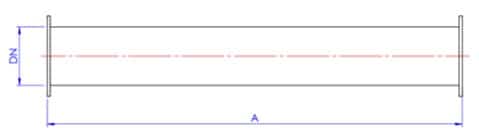

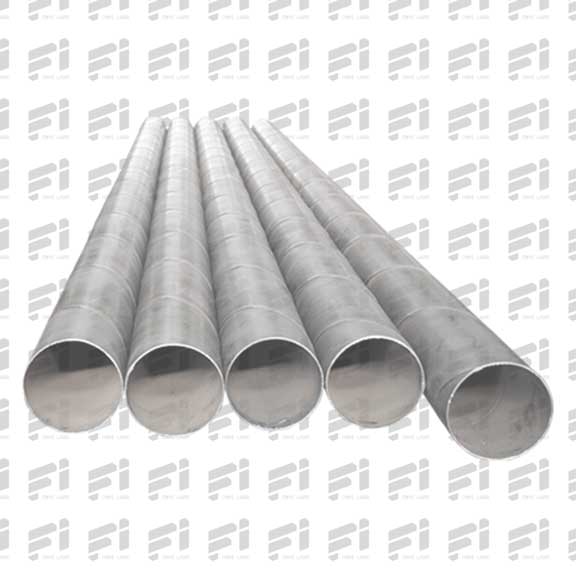

Originário da Suécia, o sistema helicoidal para fabricação de tubos é utilizado na Europa e Estados Unidos da América há mais de 30 anos.

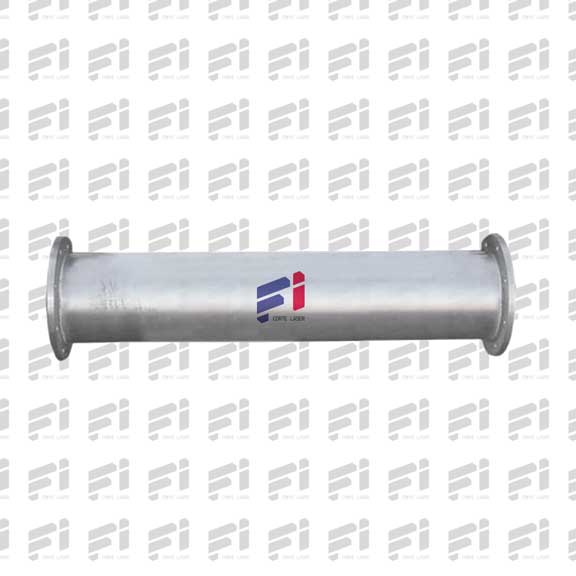

Originário da Suécia, o sistema helicoidal para fabricação de tubos é utilizado na Europa e Estados Unidos da América há mais de 30 anos.

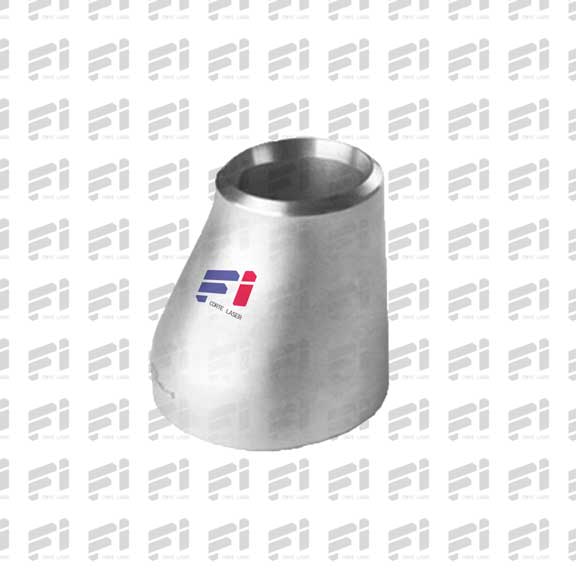

Redução Excêntrica: Serve para ligar dois tubos de bitolas diferentes, contudo, por ser Excêntrica, mantém os dois tubos na mesma linha mesmo fora de centro.
Originário da Suécia, o sistema helicoidal para fabricação de tubos é utilizado na Europa e Estados Unidos da América há mais de 30 anos.

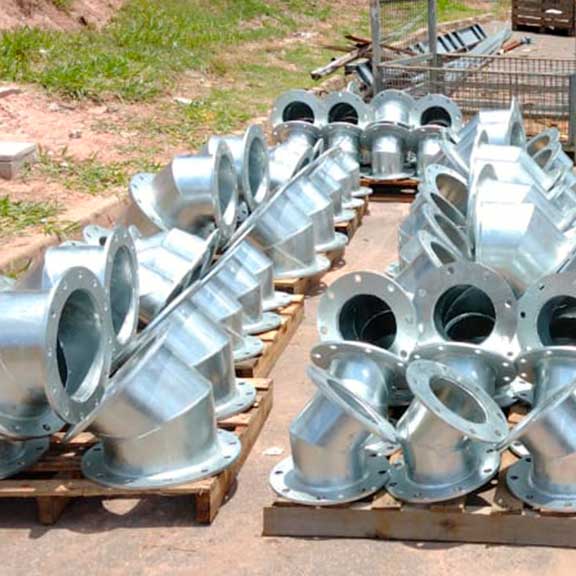

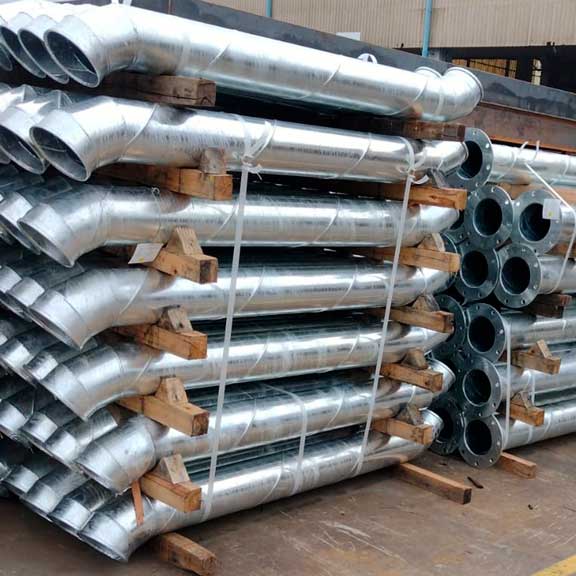

As Conexões Curvas servem para desviar uma tubulação em 45 graus, 90 graus e 180 graus raio curto ou raio longo. A Conexão Curva é utilizada para alterar a direção dos Tubos.

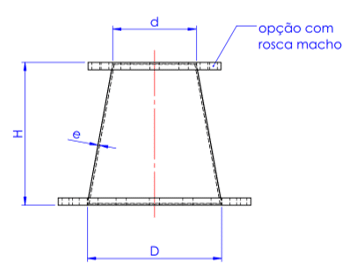

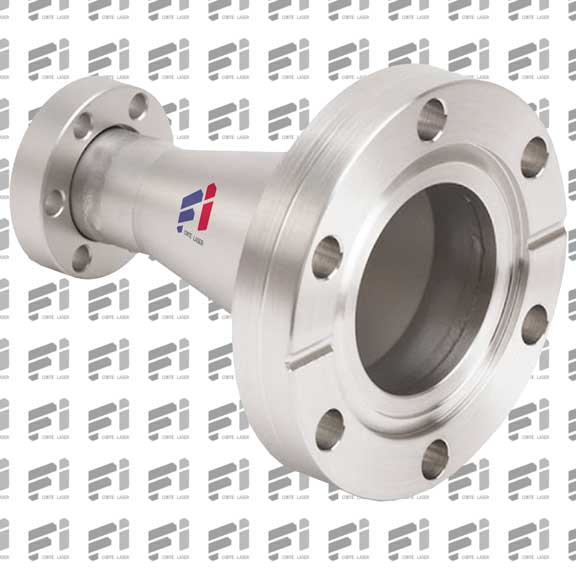

Redução concêntrica: Serve para ligar dois tubos de bitolas diferentes, contudo, por ser excêntrica, mantém os dois tubos na mesma linha de centro.

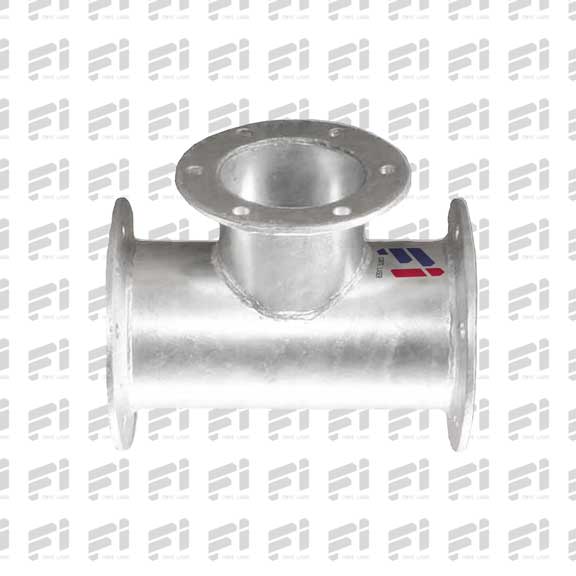

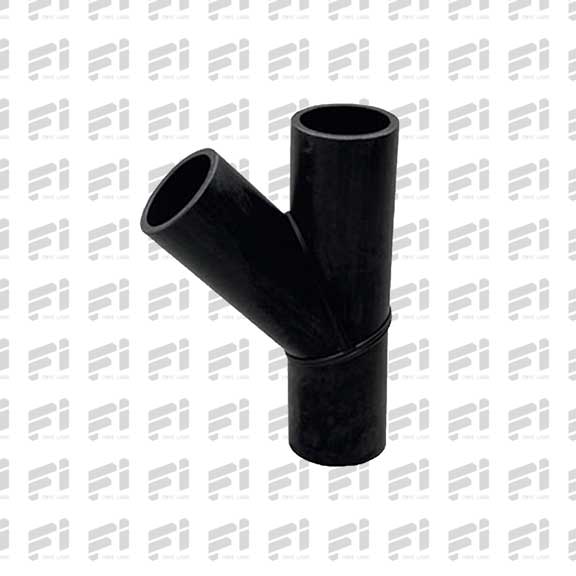

Usado para criar uma derivação. Com ela é possível colocar outras saídas em um mesmo tubo.
